IP микрофон ОСА P1LN с PoE
 |
ОСА P1LN Цифровой IP микрофон с регулировкой усиления, выбором нужной частоты дискретизации 8-16-32кГц и режима работы. Обновленная модель 2022 года. Произведено в России!
|
| Описание IP микрофона | Особенности IP микрофона |
|
IP микрофон ОСА P1LN разработан для осуществления аудиомониторинга помещения и записи разговоров нескольких собеседников, находящихся в нем. Для обеспечения наилучшей ветро и шумозащиты, под сеткой установлен специальный поролон. Это позволяет использовать данный микрофон в помещениях с повышенным уровнем шума. Микрофон поддерживает 3 частоты дискретизации 8, 16 и 32 кГц, что позволяет получать звук отличного качества и с высокой степенью разборчивости. IP микрофон можно использовать с системами речевой аналитики. При работе по RTSP протоколу, может передавать видеокадр для совместимости с некоторыми моделями видеорегистраторов. Питание IP микрофона осуществляется по РоЕ от локальной сети, либо от РоЕ адаптера из комплекта поставки. Кнопка "Сброс" на заводские установки выведена на боковую часть корпуса справа от сетевого разъема RJ45. Микрофон может быть использован для построение системы аудиозаписи по локальной сети на компьютер (FTP сервер), подключения к системе IP видеонаблюдения, либо для аудио мониторинга помещений в режиме онлайн. |
|
РЕЖИМЫ РАБОТЫ IP МИКРОФОНА
(выбор производится в веб-интерфейсе IP микрофона)
Посмотреть видеообзор веб-интерфейса
 |
 |
|
Данный режим позволяет передавать цифровой поток по протоколу RTSP на стороннюю программу. В качестве такой программы может выступать система IP видеонаблюдения, CRM система или VLC плеер. Запись речевого потока осуществляется на данную систему, что позволяет значительно сэкономить на аудиорегистраторах, блоках питания и дополнительной кабельной продукции. Подключение на VLC плеер позволяет вести онлайн трансляцию звука на компьютер, телефон или планшет. Пример ввода rtps адреса: rtsp://Admin:SysPass@192.168.0.100:554, где
|
В данном режиме осуществляется чисто аудиозапись с дальнейшем использованием ее, например, в системах речевой аналитики с элементами искусственного интеллекта. В этом режиме Вам больше ничего не нужно будет докупать, программный пакет Р-Сервер, необходимых для ведения записи на компьютер, поставляется БЕСПЛАТНО и скачивается из веб-интерфейса IP устройства ОСА. Пакет Р-Сервер поддерживает подключение любых IP микрофонов ОСА и IP передатчиков звука ОСА. Вы получаете легко масштабируемую систему, которая легко наращивается путем добавления нового IP устройства. Пакет Р-Сервер позволяет настроить доступ к системе для разных операторов, с ограниченными правами и отображением для каждого оператора своих каналов записи. Используя программу Удаленный Монитор, можно получить доступ к аудиосерверу извне или с любого рабочего места. |
 |
 |
|
Данный режим позволяет аккумулировать речевую информацию с разных IP устройств ОСА в одном месте, на FTP сервере (поддерживается в устройствах, выпуска с мая 2021г.). Преимуществом данного режима является отсутствие дополнительных затрат на приобретение системы записи и ее обслуживание. Файлы архивиуются автоматически на FTP сервер в указанную при настройке папку по дате и времени. Доступ к ним возможен с помощью нашей программы Чтения FTP, либо с любой сторонней программы FTP-клиент. Поддерживает работу практически с любыми FTP серверами. Наиболее простое и быстрое подключение осуществляется при работе с FTP сервером FileZilla. |
Данный режим позволяет измерять уровень естественного шумового фона в различных помещениях. Под уровнем шума, в данном случае понимается сумма всех звуков, которые появляются вокруг IP микрофона в режиме 24/7. Измерение шума производится в децибелах и в условных единица автоматически, настраивать ничего ненужно. В веб-интерфейсе в разделе "Звуковое давление" отображаются два значения: текущее и максимальное. Данные показатели могут быть переданы IP микрофоном по отдельному запросу по протоколам SNMP и HTTP. Для отправления запросов используется программа iReasoning MIB Browser. Показатели передаются в заданных параметрах: дБ или условных единица. |
СРАВНЕНИЕ МИКРОФОНОВ
АНАЛОГОВЫЙ МИКРОФОН |
IP МИКРОФОН ОСА P!LN |
|||
 |
Передает аналоговый сигнал |
 |
Сразу формирует цифровой сигнал |
|
|
Подвержен наводкам и помехам на линию передачи сигнала. | |
Не подвержен наводкам и помехам на линию передачи сигнала | |
|
Для подключения нужно прокладывать кабельную линию связи |
|
Подключается в существующую локальную сеть через разъем RJ45 |
|
|
Не оцифровывает и не передает звук по сети. Требуется дополнительное оборудование. |
|
Самостоятельно переделает цифровой поток для онлайн мониторинга и записи |
|
|
Для ведения записи необходимо покупать дополнительное оборудование. |
|
Готовое решение для ведения записи на компьютер. |
|
|
Не поддерживает питание по РоЕ, требуется дополнительный блок питания |
|
Питается по РоЕ от локальней сети ил от РоЕ адаптера из комплекта поставки. |
|
|
Регулировки аудиосигнала выполняются только на самом микрофоне |
|
Уровень сигнала и записи можно настраивать удаленно по локальной сети | |
|
Нет системы шумоочистки. Сигнал записывается вместе с помехой, которую потом невозможно отделить полностью. |
|
В веб-интерфейсе IP микрофона есть система шумоочистки поступающего сигнала до его записи. | |
УСТАНОВКА IP МИКРОФОНА
 |
 |
 |
| 1-й шаг | 2-й шаг | 3-й шаг |
| Выбор места установки и подключение в локальную сеть | Зайдите в веб-интерфейс и выберите нужный режим работы | Настройке IP микрофон для выбранного режима работы. |
| IP микрофон можно расположить на столе, на стене, на потолке, на полке, либо в других местах, наиболее подходящих для каждого конкретного случая. | Зайдите в веб-интерфейс IP микрофона, введя его IP адрес в строке браузера. IP адрес микрофона, установленный по умолчанию, можно узнать в Инструкции по эксплуатации. | Для каждого режима работы существует своя последовательность действий, описанная ниже, в пункте "Настройка IP микрофона". |
ТЕСТИРОВАНИЕ IP МИКРОФОНА
НАСТРОЙКИ IP МИКРОФОНА
| ВИДЕО по настройке IP микрофона с ПО "Регистратор" | ВИДЕО по настройке IP микрофона на VLC плеер |
|
|
|
ОБНОВЛЕНИЕ ПРОШИВКИ
Обновление состоит из трех шагов:
| 1 шаг | 2 шаг | 3 шаг |
|
Проверка обновления: зайдите в веб-интерфейс устройства в раздел "Управление" и нажмите на кнопку «Проверить обновление». Если обновление есть, кнопка изменить свое название на «Загрузить обновление». Если данной кнопки нет, значит Ваше устройство не поддерживает обновление через Интернет. |
Загрузка обновления: нажмите на кнопку «Загрузить обновление». Начнется процесс загрузки. Рядом с надписью «Загрузить обновление» будет отображаться % загрузки, например 41%. После окончания загрузки, кнопка изменит свое название на «Установить обновление». В процессе загрузки устройство работает в штатном режиме. |
Установка обновления: нажмите на кнопку «Установить обновление». Начнется процесс установки, который занимает примерно 10-15 сек. В процессе установки, устройство перестанет работать и по окончании установки, перезагрузиться. Понадобиться заново выполнить вход в веб-интерфейс. |
|
|
|
|
СФЕРЫ ПРИМЕНЕНИЯ
 |
 |
 |
 |
|
Запись разговоров между консультантом и клиентом в банке |
Запись консультации специалиста МФЦ и гражданина. |
Запись общения работника АЗС станции и водителя |
Запись переговоров в переговорной комнате менеджера и клиента |
 |
 |
 |
 |
|
Запись беседы между врачом поликлиники и пациентом |
Запись разговора продавца салона связи с покупателем |
Запись беседы продавца турфирмы и клиента. |
Запись общения администратора отеля, фитнес клуба с посетителем |
КОМПЛЕКТ ПОСТАВКИ:
- IP микрофон ОСА P1LN.
- Адаптер питания с POE - 1 шт.
- Сетевой кабель (патчкорд) 1,2 м - 1 шт.
- Загрузка ПО и документации из веб-интерфейса.

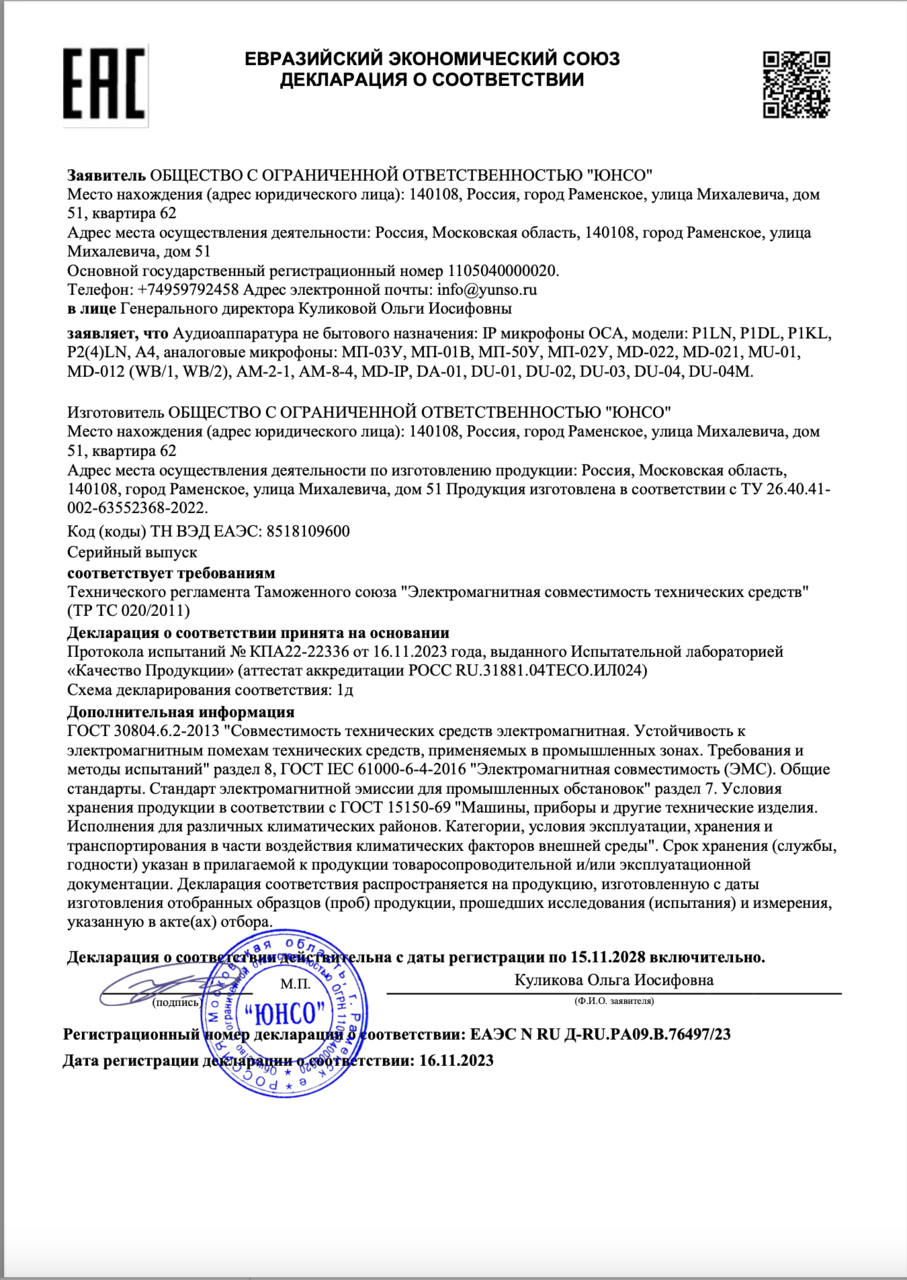

Технические характеристики устройства ОСА P1LN
| Общие параметры | |
| Количество каналов | 1 канал, микрофонный |
| Сетевое подключение | Ethernet 10/100Mbps, разъем RJ-45 |
| Питание устройства | Активное PoE IEEE 802.3af и Пассивное РоЕ |
| Напряжение питание РоЕ адаптера | 48 В |
| Потребляемая мощность | не более 1,5 Вт |
| Габариты, мм без разъемов | D= 34 мм, h= 18 мм (с сеткой) |
| Тип корпуса | Вандалозащищенный |
| Рабочий диапазон температур | -10°С ¸ +70 °С , без образования конденсата |
| Температура хранения | - 45°С ¸ +85 °С |
| Комплектация | IP микрофон, PoE адаптер 48В, патч-корд, ПО Регистратор (скачивается из веб-интерфейса) |
| Гарантия | 24 месяца. |
| Головка микрофона | |
| Тип микрофооного капсюля | цифровой |
| Диаграмма направленности | круговая |
| Цифровой интерфейс | 24-х разрядный интерфейс I2S |
| Чувствительность микрофона на f=1кГц | -26 дБ |
| Соотношение сигнал/шум | 75 дБ |
| Полоса частот | 100 Гц - 16 кГц |
| Цифровой динамический диапазон | 91 дБ |
| Акустический динамический диапазон | 87 дБ |
| Коэффициент нелинейных искажений | менее 1 % |
| Частота дискретизации | 8, 16, 32 кГц (выбирается в веб-интерфейсе) |
| Усиление сигнала на выходе микрофона | -12 - +12 дБ, с шагом 3 дБ (устанавливается в веб-интерфейсе) |
| Неравномерность амплитудно-частотной характеристики | менее 1,85 дБ |
| Предоставление данных |
RTSP: PCM 16 Big Endian, PCM16 Little Endian, G711 a-law, G711 u-law FTP: PCM 16 Бит |
| Веб-интерфейс | |
| Интерфейс микро-программы | русскоязычный |
| Разграничение прав доступа |
Администратор - полные права. Пользователь - ограниченные права. |
| Режимы работы (выбирается в веб-интерфейсе) |
ПО Регистратор: с пакетом Р-Сервер RTSP: RTP over UDP, RTP over TCP. FTP сервер: по HTTP |
| Обновление прошивки | через Интернет в веб-интерфейсе |
Технические характеристики ПО Регистратор
| Общие параметры | |
| Название программного пакета | Р-Сервер |
| Поддерживаемая операционная система | Windows 7, 8, 10 |
| Разрядность операционной системы | 32-х и 64-х разрядная |
| Интерфейс программы | Русскоязычный |
| Удаленное рабочее место | Программа "Удаленный Монитор" |
| Разграничение прав пользования |
Администратор - полные права, Пользователи - ограниченные права. |
| Программы и утилиты входящие в программный пакет | Программа записи; Сервис IP передатчиков; Менеджер пользователей; Контроль размера базы данных; Звуковой редактор; Журнал событий |
| Аудио тракт системы записи | |
| Динамический диапазон канала записи | 96 дБ |
| Разрядность кодека | 16 Бит |
| Постоянный коэффициент усиления входного сигнала (не зависимо от АРУ) | -24 - +45 дБ, устанавливается программно |
| Неравномерность АЧХ | не более 2 дБ |
| Диапазон регулировки АРУ | 0 - 45 дБ с шагом 3 дБ; устанавливается программно |
| Постоянная времени АРУ записи | 0,1 - 6 сек; устанавливается программно |
| Коэффициент нелинейных искажений | менее 1 % |
| Частота дискретизации | 8 - 16- 32 кГц |
| Тип сжатия сигнала при записи |
1. Без сжатия: РСМ 16 2. С Сжатием: G711 a-law (u-law), mp3 |
| Режимы записи | Постоянная, по расписанию, по акусто-пуску |
| Формат файлов записи | wav |
| Экспорт файлов записи | в wav, mp3 |
| Система обработки записанных файлов | Шумоочистка, эквалайзер, звуковой редактор |
| Сетевое подключение | |
| Подключение компьютера к сети | Ethernet 10/100/1000 МБит, разъем RJ45 |
| Поиск устройств в сети | По UDP протоколу |
| Доступ к веб-интерфейсу устройств | По HTTP протоколу |
| Количество подключаемых устройств | до 128 IP устройств на 1 ПК |
Установка IP микрофона:
Подключение IP микрофона к локальной сети
1. Подключение к сети с поддержкой режима РоЕ
2. Подключение к сети через РоЕ адаптер
НАСТРОЙКА ТРАНСЛЯЦИИ ЗВУКА НА МЕДИАПЛЕЕРЕ
Прежде чем приступать к настройке, необходимо убедиться в выполнении следующих шагов:
- В веб-интерфейсе IP микрофона в Разделе "Аудио"выбран режим RTP over UDP (TCP).
- Проверьте, указан ли порт RTSP
- В Разделе Настройки, укажите Логин и пароль, который вы будете вводить при подключении к vlc плееру.
Передаваемую с IP микрофона звуковую информацию можно послушать на медиаплеере, поддерживающем трансляцию по RTSP протоколу. Рассмотрим пример настройки трансляции, на примере медиаплеера VLC.
Запускаем медиаплеер VLC
Переходим "Инструменты - Настройки - Ввод/кодеки", опускаемся в самый низ странички и устанавливаем галочку "RTP поверх RTSP (TCP)" и закрываем данную вкладку (смотрите рисунок ниже).
После этого, выбираем пункт "Медиа - Открыть URL" и указываем сетевой адрес Источника сигнала (IP микрофона ОСА P1LN) по rtsp протоколу. Смотрите пример на картинке ниже.
После ввода адреса, необходимо нажать кнопку "ВОСПРОИЗВЕСТИ". Медиаплеер запросит ввод логина и пароля. Логин и пароль указываются в веб-интерфейсе IP микрофона. Медиаплеер подключиться к IP микрофону и начнется трансляция аудиопотока. Громкость устанавливается индивидуально.
В режиме трансляции аудио потока, можно открыть статистику и увидеть, какой поток данных поступает и с какой скоростью. Для этого надо войти в меню "Инструменты" и выбрать вкладку "Информация о медиафайле". Перейти во вкладку "Статистика". Откроется окошко, как показано на рисунке ниже.
При переходе на вкладку "Кодек", можно увидеть какой кодек использует IP микрофон в настоящий момент времени и какая частота дискретизации.
Режим трансляции уверенно работает на VLC медиаплеере, установленном на любом телефоне и компьютере. Программу VLC медиаплеер можно бесплатно скачать в Андроид Маркет (для Android телефонов) или в App Store (для iPhone).
НАСТРОЙКА ТРАНСЛЯЦИИ ЗВУКА НА VLC ПЛЕЕРЕ НА iPAD И iPHONE
Прежде чем приступать к настройке, необходимо убедиться в выполнении следующих шагов:
- В веб-интерфейсе IP микрофона в Разделе "Аудио"выбран режим RTP over UDP (TCP).
- Проверьте, указан ли порт RTSP
- В Разделе Настройки, укажите Логин и пароль, который вы будете вводить при подключении к vlc плееру.
Настройка трансляции звука примерно аналогичная, описанному выше. Скачиваем программу VLC плеер в APP Store. Запускаем ее на своем телефоне или iPad и в нижнем строке МЕНЮ, выбираем пункт "СЕТЬ".

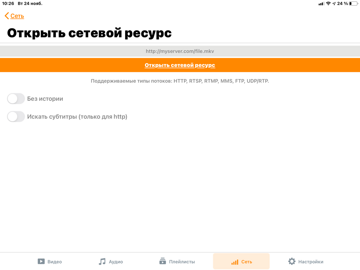

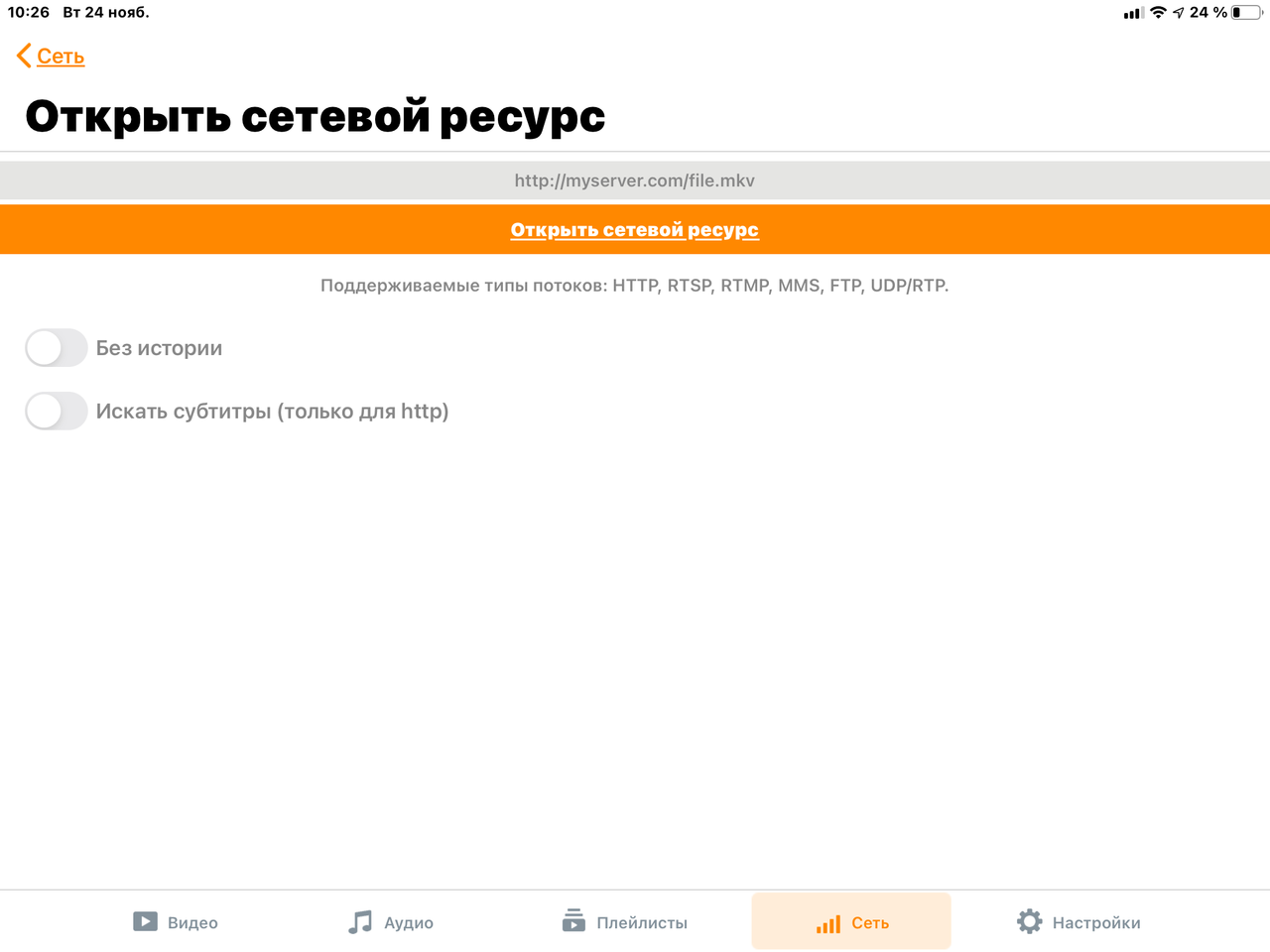

Далее выбираем пункт "Открыть сетевой ресурс"
Вводим адрес IP микрофона и через двоеточие указываем порт.
Нажимаем "Открыть сетевой ресурс"

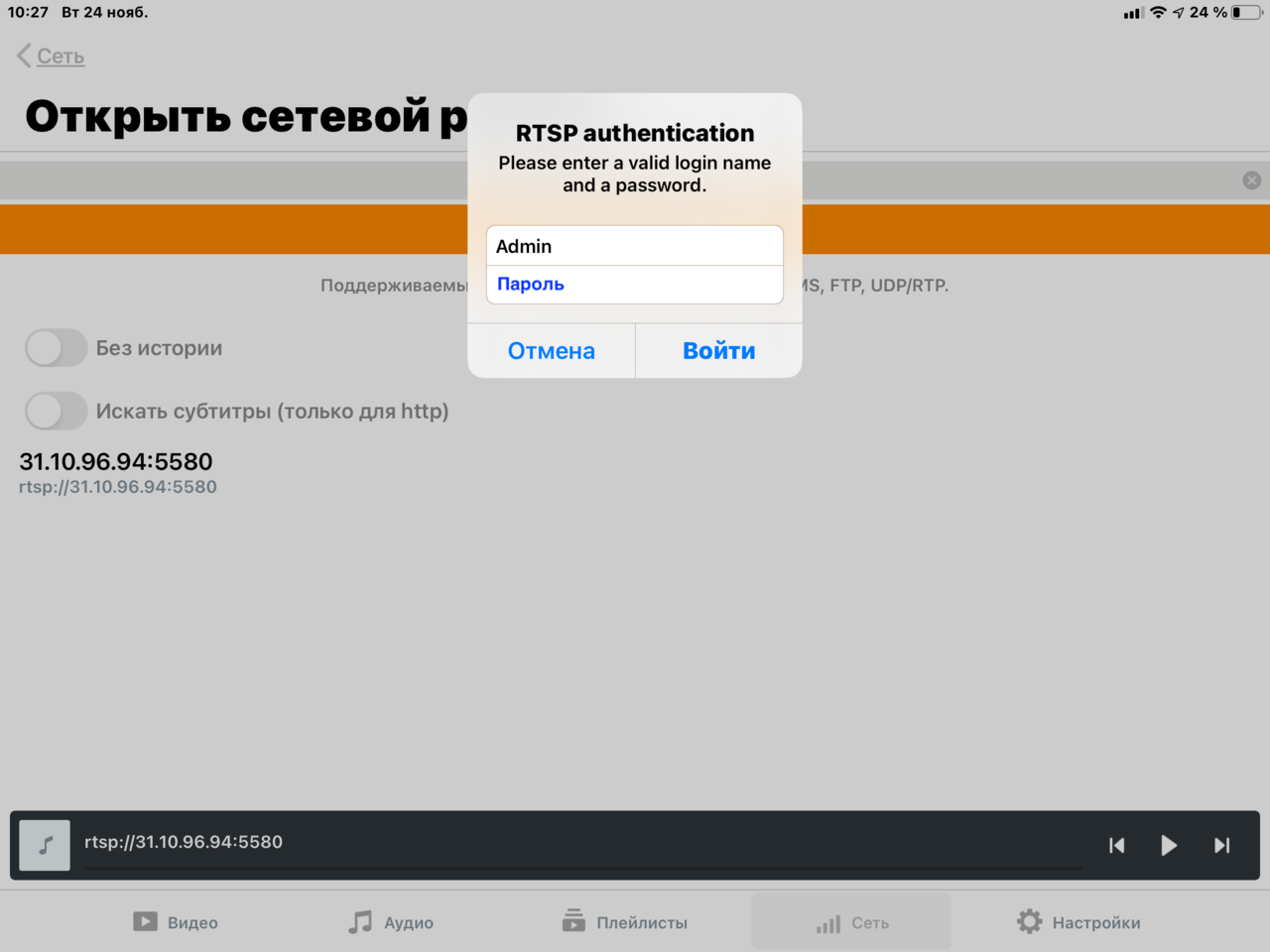

Появляется окошко для ввода логина и пароля. В нашем случае логин "Admin". Логин и пароль задаются в веб-интерфейсе IP микрофона ОСА P1LN. После ввода пароля нажмите "Войти".
Если у вас все выполнено верно, начинается трансляция звука с IP микрофона.
Обзор обновленного веб-интерфейса
ОБНОВЛЕНИЕ ПРОШИВКИ
| Проверка обновления | Загрузка обновления | Установка обновления |
 |
 |
 |
|
Нажмите на кнопку «Проверить обновление». Если обновление есть, кнопка изменить свое название на «Загрузить обновление». |
Нажмите на кнопку «Загрузить обновление». Начнется процесс загрузки. Рядом с надписью «Загрузить обновление» будет отображаться % загрузки, например 43%. После окончания загрузки, кнопка изменит свое название на «Установить обновление». В процессе загрузки устройство работает в штатном режиме. |
Нажмите на кнопку «Установить обновление». Начнется процесс установки, который занимает примерно 10-15 сек. В процессе установки, устройство перестанет работать и по окончании установки, перезагрузиться. |
Раздел "Имя устройства"
Раздел "Сеть"
Раздел "Режим работы"
В зависимости от выбранного режима работы, ниже появляется окно с настройками данного режима работы.

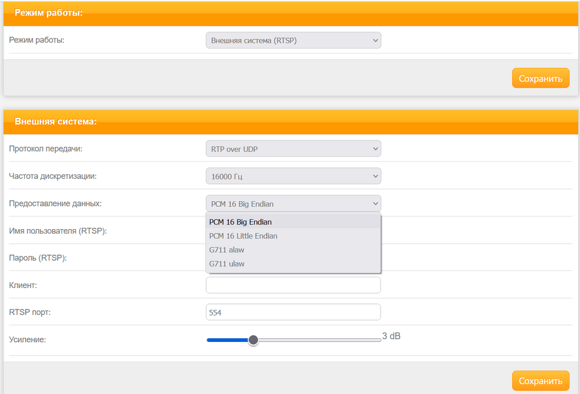

Режим работы "Внешняя система RTSP"
Протокол передачи - можно выбрать одно из двух значений: RTP over UDP - RTP over TCP
Частота дискретизации: 8 -16 -32 кГц
Предоставление данных: РСМ 16 Big Endian - РСМ 16 Little Endian - G711 alaw - G711ulaw
Режим работы "ПО Регистратор"
Частота дискретизации: 16 - 32 кГц
Режим работы "Выгрузка на FTP"
Отладчик, для устранения проблем с подключением к FTP серверу.
Кнопка копировать, позволяет скопировать все данные в Отладчике для отправке их в Сервисную службу.
Раздел "Управление"
 |
 |
 |
| Консультант-Клиент | Запись нескольких микрофонов на 1 IP камеру | Локальная система записи переговоров |
 |
||
| Решение врач-пациент | ||
